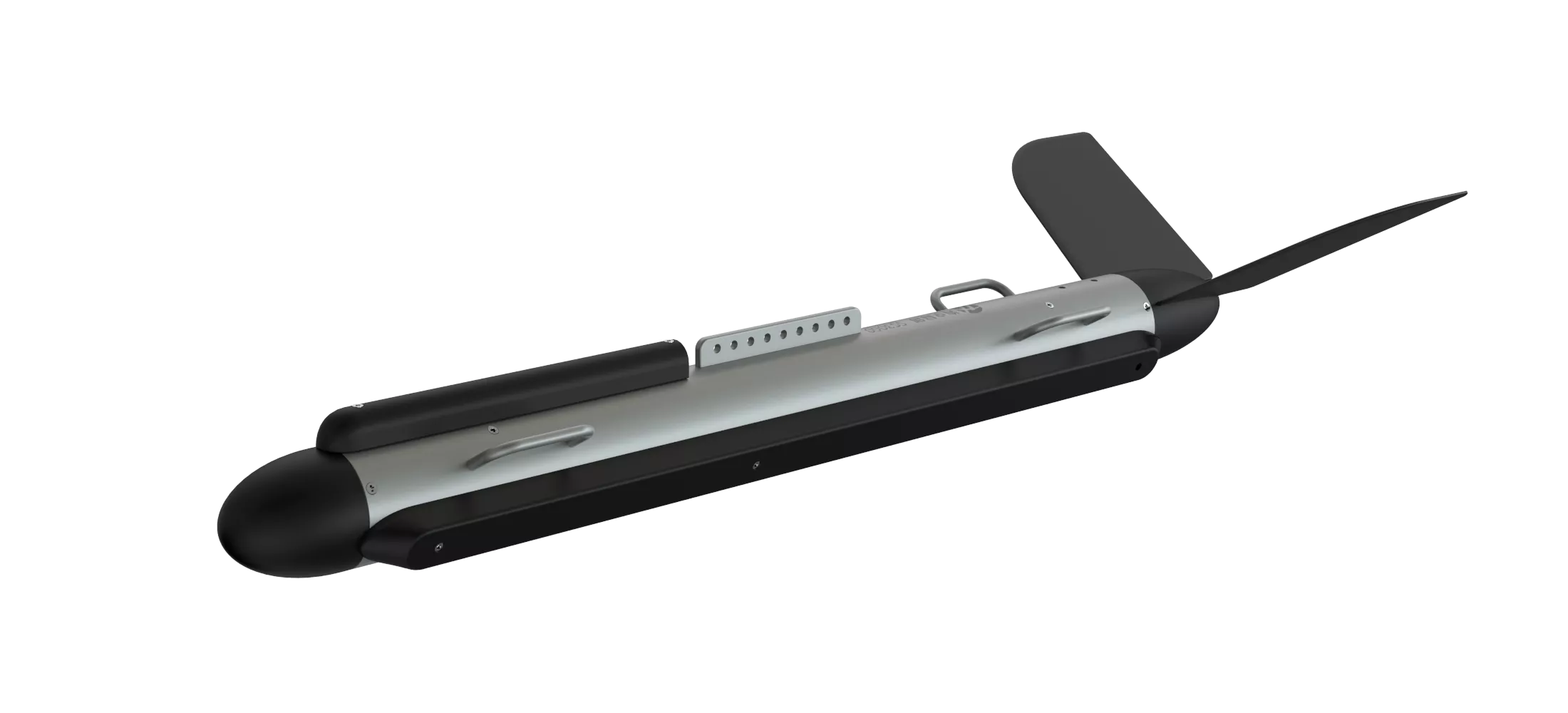

海卓SS3060(海鸥)双频高清宽带侧扫声呐

技术指标

工作频率

300kHz/600kHz双频

沿航迹向分辨率

300kHz:0.24m@50m/0.49m@100m/0.73m@150m

600kHz:0.09m@20m/0.23m@50m/0.34m@75m

最大斜距

230m@300kHz/120m@600kHz

工作水深

300m(更大深度可定制)

垂直波束宽度

50°

信号形式

CW/Chirp

水平波束宽度

0.28°@300kHz/0.26°@600kHz

辅助传感器

横摇、纵摇、航向、压力传感器(标配)

垂直航迹向分辨率

2.5cm@300kHz/1.25cm@600kHz





物理指标

设备尺寸

1200mm*100mm(L*Φ)

数据接口

1路100M以太网控制

电缆长度

标配50米(200米可选)

供电

DC20V-36V   /   AC110-240V

基阵重量

~25Kg(空气中)、~12Kg(水中)

甲板单元尺寸

208 × 127 × 66mm

功耗

20W ~ 60W

甲板单元重量

1.3kg





特色功能

自适应信号形式调整

支持

4K高清显示

支持

水体成像

支持

软硬件图像均衡

支持

可变孔径

支持




软件配置

显示软件

HydroSonar

进口软件

兼容Hypack、SonarWiz等主流侧扫声呐后处理软件

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                 *以上指标仅代表此设备当前版本,如有调整,恕不另行通知,以官方最新宣传资料为准
